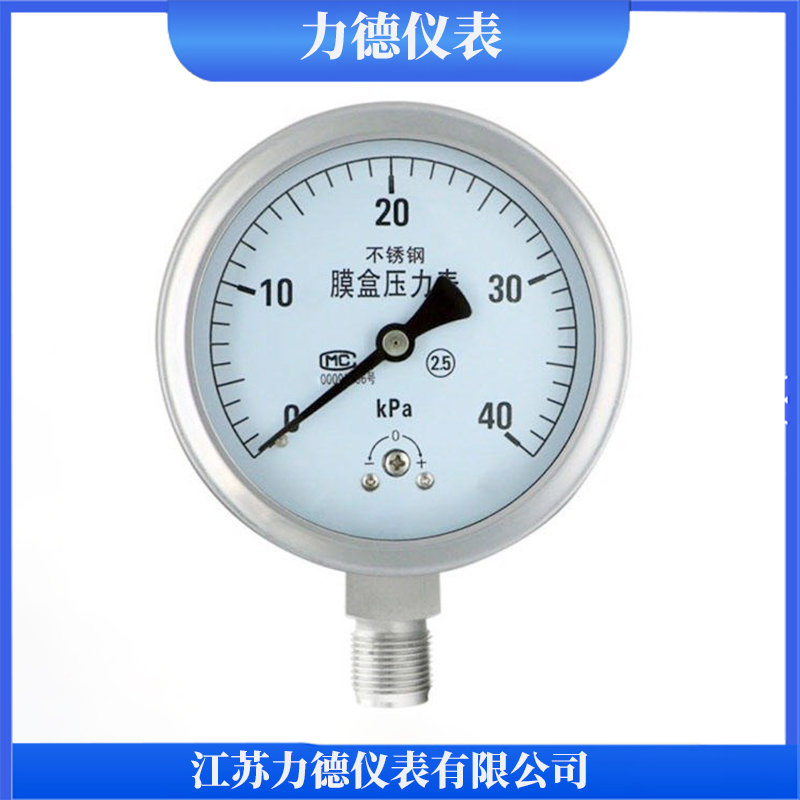

YE-100ZT膜盒压力表轴向产品概述
膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上，膜盒压力表可以就地安装并现场指示。
号 | 精度等级 | 测量范围 pa | 结构特点 | 接头螺纹 |
YE-60 | 2.5 | 正压 0--160 250 400 | 径向 | M14×1.5 M20×1.5 |
YE-60ZT YE-100ZT YE-150ZT | 轴向带前边 | M14×1.5 M20×1.5 | ||
| YEJ-101 YEJ-111 YEJ-121 | 矩形 | 外向尺寸 | ||
80×160×200mm 80×160×200mm |
YE-100ZT膜盒压力表轴向结构原理
膜盒压力表由测量系统(包括接头，波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
膜盒压力表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
YE-100膜盒压力表外形尺寸
YE-150膜盒压力表外形尺寸
使用环境条件：-40～70℃，相对温度不得大于85%
温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)
仪表的测量系统由接头与弹簧管组成，由于被测压力的变化使弹簧管自由端产生位移，借连杆带动扇形传动齿轮端部的指针旋转，在盘度指示相应的压力数值。为了消除扇形齿轮转轴齿轮间隙活动，在转轴齿轮上装置了盘形游丝。
